SL3206、SL3206K透明石材面板膠
[瀏覽次數(shù)：]
詳細(xì)介紹
SL3206、SL3206K透明石材面板膠
本產(chǎn)品符合國(guó)標(biāo)、行標(biāo)要求，執(zhí)行標(biāo)準(zhǔn)：Q/SL42-2011，有需要的請(qǐng)聯(lián)系客服

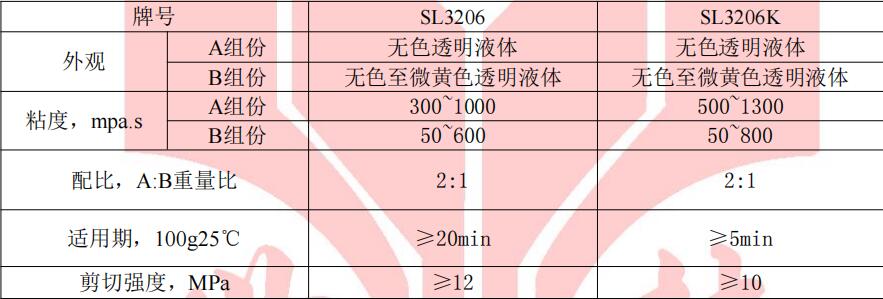

性能指標(biāo)
包裝、貯存及運(yùn)輸
1 本品采用塑料瓶包裝，包裝規(guī)格3kg/組或18kg/組配套供應(yīng)，也可根據(jù)客戶需求定制包裝。
2 它應(yīng)貯存在干燥、陰涼、通風(fēng)處，避陽(yáng)光直射，并遠(yuǎn)離熱源。在遵循上述貯存條件下，原裝未開(kāi)封的產(chǎn)品，自生產(chǎn)日期起其有效貯存期為一年。超過(guò)有效貯存期經(jīng)檢驗(yàn)合格后仍可使用。
3 本品為無(wú)溶劑環(huán)氧膠，按非危險(xiǎn)品貯存和運(yùn)輸。
2 它應(yīng)貯存在干燥、陰涼、通風(fēng)處，避陽(yáng)光直射，并遠(yuǎn)離熱源。在遵循上述貯存條件下，原裝未開(kāi)封的產(chǎn)品，自生產(chǎn)日期起其有效貯存期為一年。超過(guò)有效貯存期經(jīng)檢驗(yàn)合格后仍可使用。
3 本品為無(wú)溶劑環(huán)氧膠，按非危險(xiǎn)品貯存和運(yùn)輸。
注意事項(xiàng)
1 施工溫度不能低于5℃，冬天可采用加熱提高板面溫度；
2 取膠的器具切勿混用，不要將混合好的膠再次倒入瓶中，
3 打磨拋光應(yīng)在膠完全固化后進(jìn)行。一般20℃為48h，25℃-30℃為24h，60℃為2-4h。
1 施工溫度不能低于5℃，冬天可采用加熱提高板面溫度；
2 取膠的器具切勿混用，不要將混合好的膠再次倒入瓶中，
3 打磨拋光應(yīng)在膠完全固化后進(jìn)行。一般20℃為48h，25℃-30℃為24h，60℃為2-4h。
重要提示
1 本產(chǎn)品對(duì)個(gè)別人群的皮膚會(huì)引起過(guò)過(guò)敏現(xiàn)象，使用時(shí)注意在通風(fēng)條件良好的環(huán)境下使用，同時(shí)采用 必要的防護(hù)措施（如配備防護(hù)手套、防護(hù)口罩、專用工作服等）。
2 皮膚或衣服上沾有未固化的膠液，紙巾或干凈的抹布擦去，再用酒精擦試干凈，再用肥皂在溫水中 清洗；如不慎進(jìn)行眼睛，要立即用干凈流水進(jìn)行沖洗，隨即就醫(yī)。
3 由于被粘材料的材質(zhì)種類很多，材質(zhì)的變化可能會(huì)對(duì)粘接效果造成影響，為此，在大批量使用前務(wù) 必先試驗(yàn)，確認(rèn)合格后再批量使用。
4 冬季氣溫低時(shí)，A組份可能會(huì)出現(xiàn)結(jié)晶，結(jié)塊變硬現(xiàn)象，可將膠液加熱溶解后使用，推薦60℃加熱1-2h，并攪拌均勻即可有效恢復(fù)原來(lái)狀態(tài)，出現(xiàn)這種現(xiàn)象對(duì)膠性能無(wú)影響。
5 B組份使用后應(yīng)立即蓋好內(nèi)蓋，以免吸收水分和二氧化碳而出現(xiàn)發(fā)白現(xiàn)象。
產(chǎn)品特點(diǎn)
SL3206、SL3206k透明石材面板膠為雙組份環(huán)氧膠粘劑，本類產(chǎn)品具有以下特性：1.和石材的附著力好；2.無(wú) 色透明、光澤度較好、硬度高、耐黃變較好；3.粘度適中，流平性好，滲透性強(qiáng)；4.操作方便； 5.耐 磨、耐老化；6.耐黃變性好、耐稀酸、耐稀堿、耐水；7.氣味低、無(wú)溶劑。 1. 性能 2. 用途 適合淺色石材面板微裂紋、砂眼、雞爪紋、螞蟻路、凹凸不平的修補(bǔ)和表面補(bǔ)強(qiáng)。也可用 于石材、 木材、陶瓷及玻璃等均可粘接。
使用方法
1 粘接面應(yīng)清潔、干燥，應(yīng)采用 100℃高溫烘干 2-3 小時(shí)，或太陽(yáng)下暴曬 35℃以上，1-2 天。 干凈抹布或刷子去掉灰塵及雜質(zhì)，用酒精擦凈油漬，晾干備用。
2 將膠按A:B=4:1（重量比）充分調(diào)配均勻，一次配膠量不應(yīng)超過(guò)500克。切記膠應(yīng)現(xiàn)配現(xiàn)用，應(yīng)在 可使用時(shí)間內(nèi)用完，如果超過(guò)時(shí)間膠液會(huì)發(fā)熱固化，影響質(zhì)量，請(qǐng)停止使用。氣溫越高、配膠量越大， 反應(yīng)速度越快，放熱越高，則可操作時(shí)間越短。 涂膠參考量 100-200 克/平方米。
3 混合均勻后的膠液立即倒在石材面板上，用刮刀來(lái)回刮涂，如有重大缺陷，應(yīng)先將待修補(bǔ)表面 清洗干凈，再用膠和石粉調(diào)勻修補(bǔ)缺陷，待膠固化后打磨，再刮涂面板。
4 據(jù)石材顏色不同可在膠中加入世林專用的色漿調(diào)成與石材相同的顏色，色漿的加入量為膠量的 5‰。過(guò)量的色漿會(huì)降低膠接強(qiáng)度。
3.5 常溫 25℃下 SL3206 初步固化需要 4-6 小時(shí)，SL3206k 需要 1-3 小時(shí)， 24 小時(shí)后方可投入下 一工序，有條件涂膠后的板材加熱至 60℃左右均勻受熱，保溫 2-3 小時(shí)后自然冷卻到室溫即可進(jìn)行打 磨拋光。采用高溫加熱固化，提高了生產(chǎn)效率，增加了產(chǎn)品的強(qiáng)度。
3.6 膠在未完全固化前，應(yīng)將石板靜置平放，切不可疊放。
3.7 殘膠去除，膠液未固化前可用衛(wèi)生紙直接擦拭或用刮刀去除。操作工具在膠未固化前請(qǐng)及時(shí)清洗 待用。固化后的膠層堅(jiān)硬，不利于去除。
2 將膠按A:B=4:1（重量比）充分調(diào)配均勻，一次配膠量不應(yīng)超過(guò)500克。切記膠應(yīng)現(xiàn)配現(xiàn)用，應(yīng)在 可使用時(shí)間內(nèi)用完，如果超過(guò)時(shí)間膠液會(huì)發(fā)熱固化，影響質(zhì)量，請(qǐng)停止使用。氣溫越高、配膠量越大， 反應(yīng)速度越快，放熱越高，則可操作時(shí)間越短。 涂膠參考量 100-200 克/平方米。
3 混合均勻后的膠液立即倒在石材面板上，用刮刀來(lái)回刮涂，如有重大缺陷，應(yīng)先將待修補(bǔ)表面 清洗干凈，再用膠和石粉調(diào)勻修補(bǔ)缺陷，待膠固化后打磨，再刮涂面板。
4 據(jù)石材顏色不同可在膠中加入世林專用的色漿調(diào)成與石材相同的顏色，色漿的加入量為膠量的 5‰。過(guò)量的色漿會(huì)降低膠接強(qiáng)度。
3.5 常溫 25℃下 SL3206 初步固化需要 4-6 小時(shí)，SL3206k 需要 1-3 小時(shí)， 24 小時(shí)后方可投入下 一工序，有條件涂膠后的板材加熱至 60℃左右均勻受熱，保溫 2-3 小時(shí)后自然冷卻到室溫即可進(jìn)行打 磨拋光。采用高溫加熱固化，提高了生產(chǎn)效率，增加了產(chǎn)品的強(qiáng)度。
3.6 膠在未完全固化前，應(yīng)將石板靜置平放，切不可疊放。
3.7 殘膠去除，膠液未固化前可用衛(wèi)生紙直接擦拭或用刮刀去除。操作工具在膠未固化前請(qǐng)及時(shí)清洗 待用。固化后的膠層堅(jiān)硬，不利于去除。
應(yīng)用范圍
SL3206、SL3206k透明石材面板膠為雙組份環(huán)氧膠粘劑，本類產(chǎn)品具有以下特性：1.和石材的附著力好；2.無(wú) 色透明、光澤度較好、硬度高、耐黃變較好；3.粘度適中，流平性好，滲透性強(qiáng)；4.操作方便； 5.耐 磨、耐老化；6.耐黃變性好、耐稀酸、耐稀堿、耐水；7.氣味低、無(wú)溶劑。 1. 性能 2. 用途 適合淺色石材面板微裂紋、砂眼、雞爪紋、螞蟻路、凹凸不平的修補(bǔ)和表面補(bǔ)強(qiáng)。也可用 于石材、 木材、陶瓷及玻璃等均可粘接。
地址：湖南省株洲市天元區(qū)湘蕓中路天易科技城（高鐵站南800m）E5棟1樓
CopyRights@2000-2030 版權(quán)所有 世林膠業(yè)
SITEMAP
湘ICP備11011483號(hào)-6
